高压橡套电缆

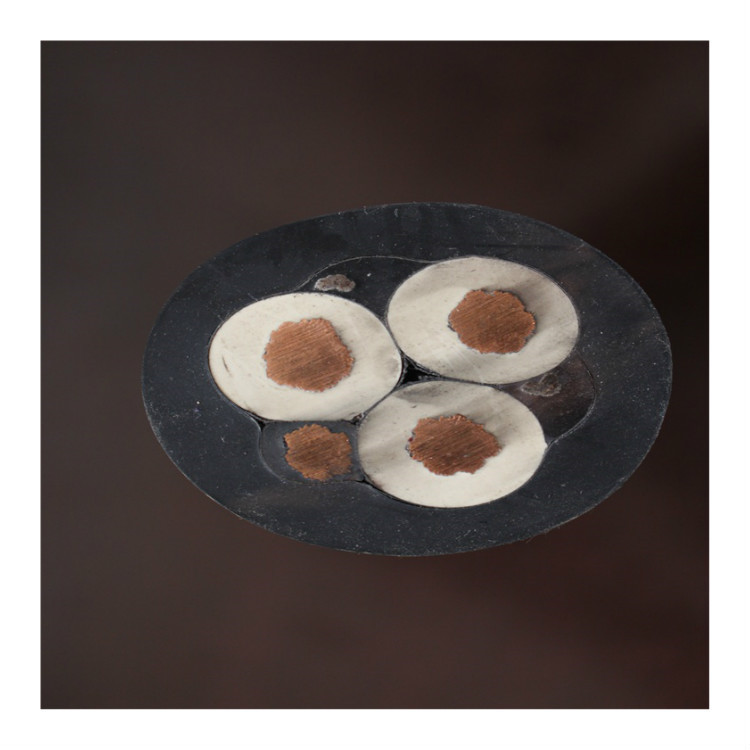

UGEFP-3.6/6KV高压屏蔽橡套电缆3×35+1×16

1、 型号及名称： UGF-6000V矿用橡套软电缆
UG-6000V矿用橡套软电缆

2、执行标准：TL/J30-94

3、UGF电缆用途：交流额定电压6kv及以下移动配电装置及矿山采掘机械；起重运输机械等。
4、使用特性： 电缆的额定电压为6kv；
电缆的长期工作温度为+65℃。
电缆的最小弯曲半径为电缆直径的6倍。

UGFP电缆护套采用的氯丁胶或以氯丁胶为主的混合橡皮，耐油性和不延燃性不作考核。
5、电缆的规格应符合下表规定
芯数×截面  导体结构 根数/线径 绝缘标称厚度 护套标 称厚度  标称外径 电线主芯直流电阻
欧/千米
主线芯 地线芯
ugf 3×6+1×6    84/0.30   4.5      1.4   6.0    40.3     3.30
ugf 3×10+1×10  84/0.40   4.5      1.6   6.0    43.8     1.91
ugf 3×16+1×16  126/0.40  4.5      1.6   6.0    46.8     1.21
ugf 3×25+1×16  196/0.40  4.5      1.6   6.0    49.3     0.78
ugf 3×25+1×16  276/0.40  4.5      1.6   6.0    52.0     0.554

6、技术性能：
20℃时导体直流电阻见上表。
成品UGFP电缆线芯间的绝缘电阻，换算到长度1km，温度为20℃，应不小于100兆欧。
成品UGEFP电缆的主线芯间及主线芯与接地线间，应能经受交流50赫兹15000伏电压试验5分钟不击穿。
7、交货要求：
电缆的交货长度应不小于100m,允许长度不小于20m
短段电缆交货，其交货数量应不超过交货总长度的10％
长度计量误差应不超过±0.5％。
