矿用同轴电缆

矿用同轴电缆产品用途及特点

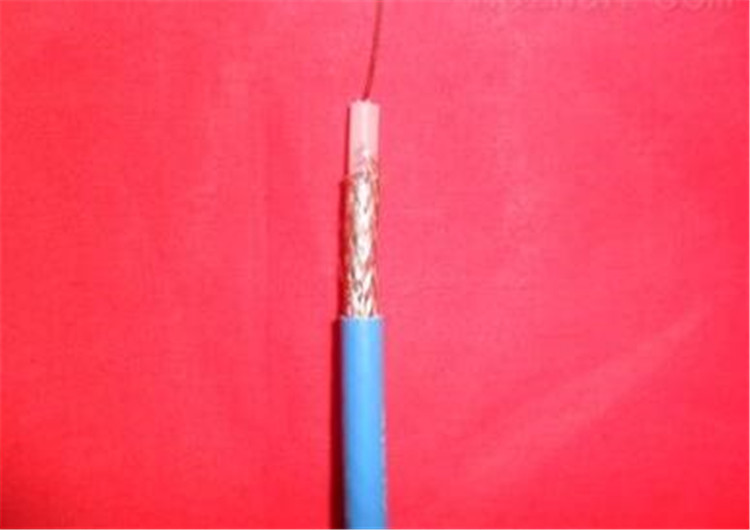

矿用同轴电缆包括内导体、绝缘层、外导体、外保护套；绝缘层采用交联聚乙烯材质，耐受温度高；外导体采包括内外相邻的导体和第二层导体；外保护套采用阻燃交联聚乙烯材料，阻燃防爆，具有良好的化学稳定性、憎水性和密封性。使用时，同轴接地电缆的一端可以与高压电力电缆金属护层连接，另一端与接地保护装置连接，可将高压电力电的缆金属护层端的过电压导入接地保护装置从而有效地保护高压电力电缆的正常运行。

本产品适用于矿山、井下视频监控系统中信号传输连接馈线。该系列煤矿用阻燃射频同轴电缆必须单独敷设适用。本产品具有阻燃性和屏蔽性。

矿用同轴电缆执行标准

GB/T14864-93《实芯聚乙烯绝缘射频电缆》﹑MT386-1995

企业标准：Q/TY1012-2009《煤矿用阻燃射频同轴电缆》。

名称及型号

煤矿用聚乙烯绝缘阻燃聚氯乙烯护套射频同轴电缆

MSYV-75-3,MSYV-75-4, MSYV-75-5, MSYV-75-7, MSYV-75-9, MSYV-75-12,

MSYV-50-3, MSYV-50-5, MSYV-50-7, MSYV-50-9, MSYV-50-12

主要技术特性

1. MSYV-75系列的特性阻抗是75Ω；

2. MSYV-50系列的特性阻抗是50Ω；

3. 在20℃时电缆的绝缘电阻不小于5000MΩ&＃8226;km；

4. 电缆阻燃性通过MT386-1995中单根垂直燃烧试验；
